Ano ang isang makina ng electrofusion? Kumpletong gabay para sa mga nagsisimula

Ano ang isang makina ng electrofusion?

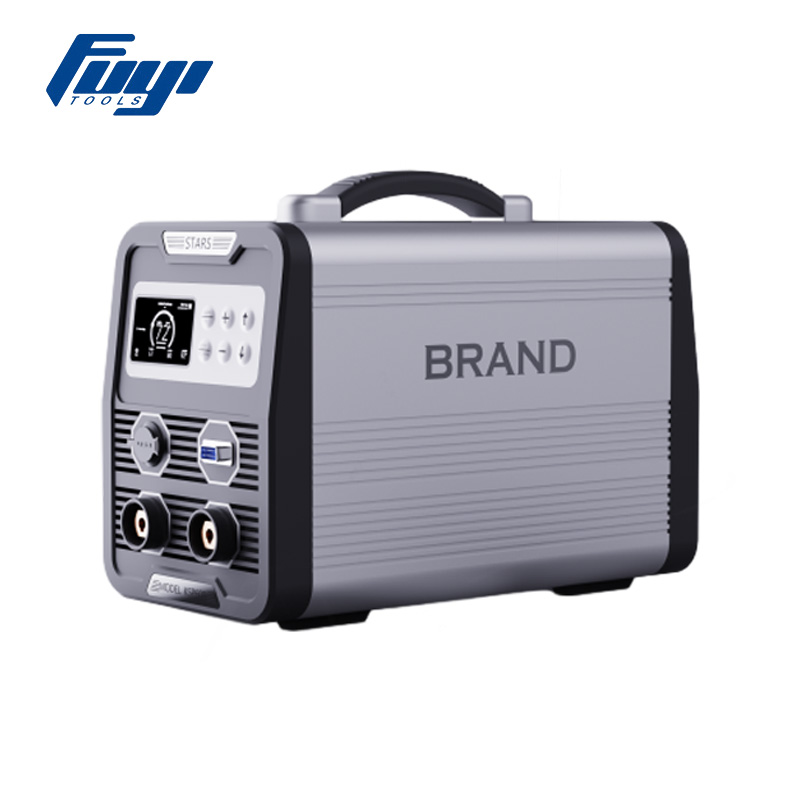

An Electrofusion welding machine ay isang advanced na tool na ginamit upang sumali sa mga thermoplastic pipe at fittings sa pamamagitan ng paggamit ng kinokontrol na elektrikal na enerhiya upang makabuo ng init. Ang prosesong ito ay karaniwang ginagamit para sa HDPE (high-density polyethylene) mga tubo, ngunit gumagana din ito para sa MDPE (medium-density polyethylene) at Pp (polypropylene) Mga tubo.

Ang electrofusion welding ay nakasalalay sa Electrofusion fittings , na may built-in Pag -init ng coils . Kapag ang isang kasalukuyang ay inilalapat sa agpang, pinapainit ito at natutunaw ang mga ibabaw ng parehong pipe at ang angkop, na lumilikha ng isang malakas, walang tahi na bono na minsan ay pinalamig. Tinitiyak ng pamamaraang ito na pareho ang pinagsamang matibay at leak-proof , perpekto para sa kritikal na imprastraktura tulad ng Tubig at Mga pipeline ng gas .

Paano gumagana ang isang electrofusion welding machine?

Ang proseso ay nagsasangkot ng ilang mga pangunahing hakbang. Hiwalayin natin ang bawat isa:

1. Paghahata

Bago magsimula ang proseso ng hinang, wasto Paghahata ng pipe ay mahalaga para sa paglikha ng isang malakas na kasukasuan.

• Gupitin ang pipe sa nais na haba gamit ang isang pipe cutter o lagari.
• Linisin ang pipe Ibabaw upang alisin ang anumang alikabok, dumi, o oksihenasyon na maaaring makagambala sa proseso ng pagsasanib.
• I -scrape ang panlabas na ibabaw ng pipe upang ilantad ang sariwang materyal at matiyak ang wastong pag -bonding na may electrofusion fitting.

2. Clamping

Ang mga tubo at fittings ay nakahanay at naka -clamp nang ligtas sa lugar.

• I -align ang pipe at angkop Maingat upang matiyak na walang maling pag -welding sa panahon ng hinang.
• Gumamit Mga dalubhasang clamp Iyon ay humahawak ng pipe at umaangkop sa lugar nang hindi nakakasira sa mga ibabaw.

3. Koneksyon

Kapag nakahanay ang lahat, ang Electrofusion machine ay konektado.

• Ang output cable mula sa makina ay nakakabit sa electrofusion fitting.
• Ang Mga setting ng makina (boltahe, kasalukuyang, oas) ay na -configure batay sa mga alituntunin ng tagagawa.

4. Welding

Nalalapat ang makina Kinokontrol na enerhiya ng elektrikal sa electrofusion fitting.

• Ang Pag -init ng coils inside the fitting Mainit at matunaw ang panlabas na ibabaw ng pipe.
• Ang pipe and fitting surfaces fuse together, forming a solid, durable joint.

5. Paglamig

Matapos makumpleto ang proseso ng hinang, mahalagang payagan ang magkasanib na lumalamig bago hawakan.

• Ang cooling time varies depending on the pipe size and fitting type, but Walang puwersa ang dapat mailapat sa magkasanib sa panahong ito upang maiwasan ang pagkasira nito.

Mga pangunahing tampok ng isang makina ng electrofusion welding

Ang mga makina ng electrofusion welding ay may maraming mga pangunahing tampok na ginagawang mas madali, mas mahusay, at mas ligtas.

1. Awtomatikong kontrol

Maraming machine ang mayroon Mga awtomatikong kontrol , tulad ng mga scanner ng barcode, na matiyak na ang tamang mga parameter ng hinang ay inilalapat. Ang mga sistemang ito ay nagpapabuti sa pangkalahatang kawastuhan at pagkakapare -pareho ng bawat weld.

2. Portability

Ang mga makina ng electrofusion welding ay madalas portable , na ginagawang perpekto para sa on-site welding sa mga malalayong lokasyon o mga zone ng konstruksyon. Kanilang magaan na disenyo nagbibigay -daan para sa madaling transportasyon at gamitin sa masikip na mga puwang.

3. Pag -record ng data at pagsubaybay

Ang ilang mga advanced na modelo ay may built-in Pag -record ng data mga system. Sinusubaybayan ng mga sistemang ito ang mahahalagang data tulad ng:

• Mga parameter ng welding (boltahe, kasalukuyang, oras)
• Lokasyon at oras ng weld
• Pagkilala sa Operator Para sa katiyakan ng kalidad

Ito traceability Tinitiyak na ang bawat weld ay naitala para sa hinaharap na inspeksyon o pagpapanatili.

4. Mga mekanismo ng kaligtasan

Ang mga makina ng electrofusion welding ay may built-in Mga tampok sa kaligtasan Upang maprotektahan ang parehong operator at ang kagamitan, kabilang ang:

• Sobrang pag -init ng proteksyon Upang maiwasan ang pagkabigo ng makina.
• Mga pindutan ng Emergency Stop upang agad na ihinto ang proseso kung kinakailangan.
• Kasalukuyang at pagsubaybay sa boltahe Upang matiyak ang mga ligtas na mga parameter ng welding.

Mga bentahe ng paggamit ng mga electrofusion welding machine

Mayroong maraming mga benepisyo sa paggamit ng electrofusion welding sa mga piping system:

1. Mga kasukasuan ng leak-proof

Ang pangunahing bentahe ng paggamit ng isang electrofusion welding machine ay lumilikha ito Malakas, leak-proof joints . Ang mga kasukasuan na ito ay mas maaasahan kaysa sa tradisyonal na mga fittings ng mekanikal, binabawasan ang panganib ng mga pagtagas sa mga pipeline na nagdadala Tubig , gas , or Wastewater .

2. Kinakailangan ang minimal na paghuhukay

Ang electrofusion welding ay maaaring magamit sa pag -aayos at Pagpapanatili Makipagtulungan sa kaunting paghuhukay, na binabawasan ang oras at gastos na kasangkot sa paghuhukay ng mga tubo.

3. Tamang -tama para sa mga nakakulong na puwang

Ang electrofusion welding ay partikular na kapaki -pakinabang sa nakakulong na mga puwang kung saan ang mga tradisyunal na pamamaraan, tulad ng Butt Fusion , maaaring hindi praktikal. Pinapayagan nito para sa hinang sa mga lugar tulad ng trenches o sa loob ng mga gusali.

4. Mataas na tibay sa malupit na mga kapaligiran

Ang mga kasukasuan na nilikha gamit ang electrofusion ay Lubhang lumalaban sa mga panlabas na panggigipit at environmental factors, making them perfect for applications in malupit mga kapaligiran tulad ng Mga pipeline ng gas or Mga Setting ng Pang -industriya .

Mga aplikasyon sa industriya

Ang mga makina ng electrofusion welding ay ginagamit sa iba't ibang mga industriya para sa iba't ibang uri ng mga sistema ng piping. Nasa ibaba ang ilang mga pangunahing aplikasyon:

1. Mga network ng supply ng tubig

Ang electrofusion welding ay malawakang ginagamit sa pagtatayo ng Tubig distribution systems . Tinitiyak ng matibay, leak-proof joints na ang mga pipeline ng tubig ay maaaring makatiis ng mataas na presyur at malupit na mga kondisyon.

2. Mga pipeline ng pamamahagi ng gas

Para sa Likas na gas at propane Ang mga pipelines, electrofusion welding ay mahalaga upang maiwasan ang mga pagtagas na maaaring humantong sa mga panganib sa kaligtasan. Ang mga de-kalidad na kasukasuan na nabuo ay mainam para magamit sa Mga network ng pamamahagi ng gas sa ilalim ng lupa .

3. Pamamahala ng Wastewater

Sa Wastewater systems , tinitiyak ng electrofusion welding na ang mga kasukasuan ay watertight, kahit na sa ilalim ng mataas na presyur na matatagpuan sa mga sistema ng dumi sa alkantarilya, na binabawasan ang mga pagkakataon ng mga spills o kontaminasyon.

4. Sadustrial Piping Systems

Ginagamit din ang electrofusion welding sa isang hanay ng mga pang -industriya na aplikasyon, kabilang ang mga halaman ng kemikal, mga pasilidad sa pagproseso ng pagkain, at mga operasyon sa pagmimina kung saan kritikal ang malakas, maaasahang piping.

Mga tip para sa mga nagsisimula

Kung bago ka sa paggamit ng isang makina ng electrofusion welding, tandaan ang mga sumusunod na tip para sa matagumpay na hinang:

1. Wastong paglilinis ng pipe at pag -scrape

Ang isa sa mga pinakamahalagang hakbang ay ang maayos na malinis at scrape Ang ibabaw ng pipe. Oksihenasyon at debris on the pipe can lead to poor fusion and weak joints.

2. Tamang pagkakahanay at clamping

Laging tiyakin na ang pipe at fitting ay tama nakahanay at properly clamped . Ang misalignment ay maaaring magresulta sa hindi kumpletong pagsasanib o mga may sira na mga kasukasuan.

3. Sundin ang mga parameter ng tagagawa

Ang iba't ibang mga fittings ng electrofusion ay maaaring magkaroon ng bahagyang naiiba Oras ng hinang , boltahe , at Kasalukuyan mga kinakailangan. Laging sumangguni sa Mga Alituntunin ng Tagagawa para sa pinakamainam na mga resulta.

4. Payagan ang oras ng paglamig

Huwag magmadali sa proseso ng paglamig. Payagan ang kasukasuan na palamig natural nang hindi nag -aaplay ng anumang puwersa. Ang nauna nang paghawak ay maaaring makompromiso ang lakas ng weld.

Karaniwang mga parameter ng welding ng electrofusion para sa iba't ibang laki ng pipe
